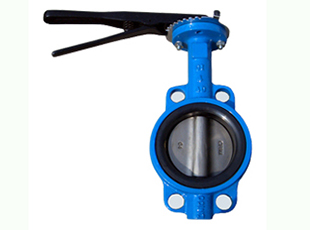

D71X/D71F型系列手动对夹式蝶阀开启和关闭速度快，密封性好，气体试验泄漏为零，该对夹式蝶阀适用于工作温度150°C以下的淡水、污水、海水、蒸汽、天然气、油品、酸碱的装置和管路上作调节流量和截流介质的作用。公称通径大于DN250的详细参数查看涡轮对夹蝶阀
【产品特点】 1、对夹蝶阀安装长度和总体高度较小，小型轻便，容易拆装及维修，并可在任意位置安装； 2、合成橡胶和聚四氟乙烯阀座摩擦系数低、不易磨损、不易老化 3、蝶板运动具有擦拭性，适合带固体悬浮颗粒的介质 4、手动蝶阀选择不同零部件材质，可适用于多种介质
【执行标准】 设计规范：GB/T12238 结构长度：GB/T12221 法兰连接：GB/T9113 试验与检验：GB/T13927
【主要零件材料】
|
零件名称 |
材料 |
|
阀体 |
铸铁 球墨铸铁 铸钢 |
|
蝶板 |
铸铁 球墨铸铁 尼龙涂层板 衬胶板 CF8 CF8M 2507 1.4529 |
|
密封圈 |
丁晴橡胶(NBR) 三元乙丙橡胶（EPDM） 聚四氟乙烯（PTFE） |
|
阀杆 |
45# 1Cr13 |
|
填料 |
O型圈 柔性石墨 |
【主要外形尺寸】
|
公称通径(DN) |
L |
D1 |
D |
z-φd |
H |
H0 |
A |
B |
|
50 |
43 |
125 |
165 |
4-18 |
63 |
315 |
180 |
65 |
|
65 |
46 |
145 |
185 |
4-18 |
70 |
330 |
180 |
65 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
390 |
245 |
72 |
|
100 |
52 |
180 |
220 |
8-18 |
105 |
431 |
245 |
72 |
|
125 |
56 |
210 |
250 |
8-18 |
115 |
455 |
245 |
72 |
|
150 |
56 |
240 |
285 |
8-22 |
137 |
626 |
355 |
93 |
|
200 |
60 |
295 |
340 |
8-22 |
164 |
720 |
350 |
93 |
